Ürüne Genel Bakış
24 hvls fan, 6,7-8,5 m kanat çapıyla, "ultra-büyük kanat profili kanatları + yüksek{-güçlü dişli motor" kombinasyonunu ve 40-55 RPM'lik hızı benimseyen endüstriyel fanlar arasında "hava hacmi amiral gemisi modelidir". Tek bir 24 hvls fan, 15-30 m yüksekliğe sahip alanların havalandırma ihtiyaçlarını karşılamak için "ekstra{12}}uzun alanlar için olağanüstü havalandırma" şeklinde çekirdek konumlandırmasıyla maksimum 25000 m³/dak hava hacmine ulaşabilir ve "tek üniteli tam saha kapsama"nın verimli çözümünü gerçekleştirebilir.
Temel Avantajlar
Aşırı Hava Hacmi Çıkışı
8,5 m çapındaki kanat, %85 rüzgar enerjisi dönüşüm verimliliğine sahip havacılık-sınıfında bir kanat profili tasarımını benimser. Tek bir ünitenin maksimum hava hacmi 25000m³/dak olup, 10 5.5m çaplı fanların toplam hava hacmine eşdeğerdir ve 10000㎡ ekstra uzun alanı tamamen kaplamak için yalnızca 8-10 üniteye ihtiyaç vardır.
Ekstra-Uzun Alana Uyarlanabilirlik
Hava akışı aralığı 30 m'ye ulaşır ve bu, tam bir hava sirkülasyonu oluşturmak için 30 m yükseklikten yere düşebilir ve ekstra-uzun alanlardaki "havasız üst katman ve rüzgarsız alt katman" sorununu çözer. Dikey sıcaklık farkı 3 derece içinde kontrol edilir ve havalandırma homojenliği %40 oranında iyileştirilir.
Ağır-Görevli Yapı Tasarımı
800 kg'a kadar yük-taşıma kapasitesine sahip Q345B yüksek-çelik tavan braketlerini kullanır. Fan kanatları, 10 seviyeli rüzgar etkisine dayanabilen ve yüksek rakımlardaki karmaşık hava akışı ortamlarına uyum sağlayabilen, karbon fiberle güçlendirilmiş kompozit malzemelerden (hafif ve yüksek-mukavemetli) yapılmıştır.
Akıllı Frekans Dönüşümü Enerji Tasarrufu
11KW frekans dönüştürme motoruyla donatılmış olup, 30-55 RPM'lik kademesiz hız regülasyonunu destekler, hızı alan sıcaklığına göre otomatik olarak ayarlar; bu, sabit-hızlı ultra büyük fanlardan %35 daha fazla enerji-verimlidir ve 10.000㎡ alanın yıllık güç tüketimini 80.000 dereceden fazla azaltabilir.
Uygulama Durumları

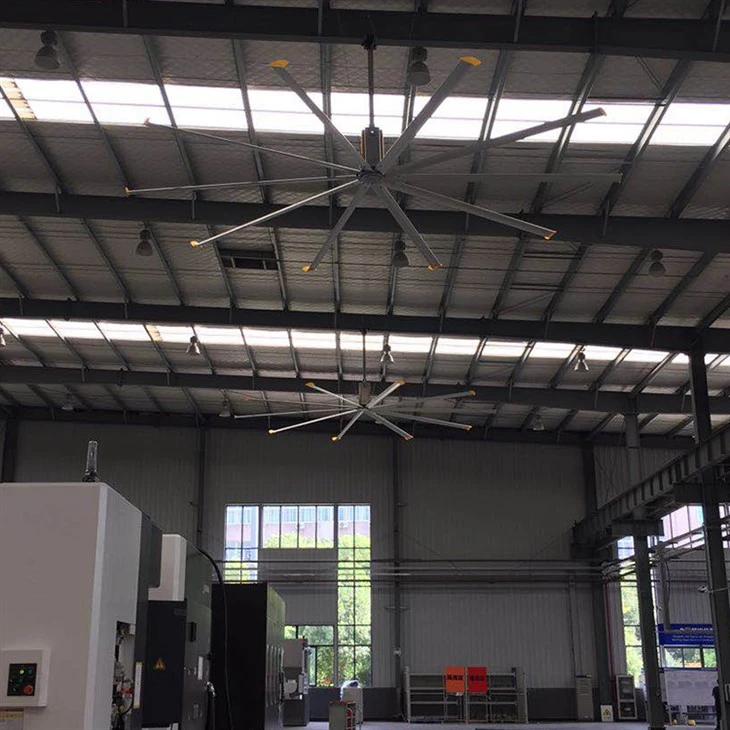

Büyük çelik yapı tesisleri, uçak hangarları, gemi inşa atölyeleri, büyük stadyumlar (yarışma dışı alanlar), sergi salonu avluları, ağır makine montaj atölyeleri ve 30 m yüksekliğindeki stok sahası kanopileri gibi ekstra-uzun alanlar (yükseklik 15-30 m) için uygundur.
Endüstriyel Fanlar Teknik Özellikler Tablosu
|
Modeli |
Fan Kanadı Çapı |
Bıçak Sayısı |
Motor Gücü |
Maksimum RPM |
Ağırlık |
Hava Hacmi |
Kapsama Alanı |
|
HVLS FAN7300-10 |
7300mm |
10Bıçak |
1.5KW |
55RPM |
165kg |
18700m³/dak |
1150㎡ |
|
HVLS FAN7300-8 |
8Bıçak |
145kg |
15000m³/dak |
900㎡ |
|||
|
HVLS FAN7300-6 |
6 Bıçak |
140kg |
13500m³/dak |
850㎡ |
|||
|
HVLS FAN7300-5 |
5 Bıçak |
135kg |
13000m³/dak |
800㎡ |
|||
|
HVLS FAN6700-10 |
6700 mm |
10 Bıçak |
1.5KW |
55RPM |
155kg |
15600m³/dak |
960㎡ |
|
HVLS FAN6700-8 |
8 Bıçak |
140kg |
12500m³/dak |
770㎡ |
|||
|
HVLS FAN6700-6 |
6 Bıçak |
135kg |
11000m³/dak |
670㎡ |
|||
|
HVLS FAN6700-5 |
5 Bıçak |
130kg |
10600m³/dak |
650㎡ |
|||
|
HVLS FAN6100-10 |
6100 mm |
10 Bıçak |
1.5KW |
75RPM |
150kg |
13000m³/dak |
800㎡ |
|
HVLS FAN6100-8 |
8 Bıçak |
135kg |
10500m³/dak |
650㎡ |
|||
|
HVLS FAN6100-6 |
6 Bıçak |
130kg |
9000m³/dak |
550㎡ |
|||
|
HVLS FAN6100-5 |
5 Bıçak |
125kg |
8800m³/dak |
520㎡ |
|||
|
HVLS FAN5500-10 |
5500mm |
10 Bıçak |
1.5KW |
75RPM |
145kg |
11000m³/dak |
670㎡ |
|
HVLS FAN5500-8 |
8 Bıçak |
130kg |
8800m³/dak |
540㎡ |
|||
|
HVLS FAN5500-6 |
6 Bıçak |
125kg |
7500m³/dak |
460㎡ |
|||
|
HVLS FAN5500-5 |
5 Bıçak |
120kg |
7200m³/dak |
420㎡ |
|||
|
HVLS FAN4900-10 |
4900mm |
10 Bıçak |
1.5KW |
75RPM |
140kg |
10500m³/dak |
600㎡ |
|
HVLS FAN4900-8 |
8 Bıçak |
125kg |
7000m³/dak |
430㎡ |
|||
|
HVLS FAN4900-6 |
6 Bıçak |
120kg |
6000m³/dak |
370㎡ |
|||
|
HVLS FAN4900-5 |
5 Bıçak |
115kg |
5200m³/dak |
330㎡ |
|||
|
HVLS FAN4500-10 |
4500mm |
10 Bıçak |
1.5KW |
75RPM |
130kg |
9500m³/dak |
500㎡ |
|
HVLS FAN4500-8 |
8 Bıçak |
120kg |
6000m³/dak |
370㎡ |
|||
|
HVLS FAN4500-6 |
6 Bıçak |
115kg |
5000m³/dak |
300㎡ |
|||
|
HVLS FAN4500-5 |
5 Bıçak |
110kg |
4500m³/dak |
260㎡ |
|||
|
HVLS FAN4200-10 |
4200mm |
10 Bıçak |
0.55KW |
100RPM |
125kg |
7200m³/dak |
400㎡ |
|
HVLS FAN4200-8 |
8 Bıçak |
115kg |
5400m³/dak |
300㎡ |
|||
|
HVLS FAN4200-6 |
6 Bıçak |
110kg |
4500m³/dak |
250㎡ |
|||
|
HVLS FAN4200-5 |
5 Bıçak |
105kg |
4000m³/dak |
230㎡ |
|||
|
HVLS FAN3600-10 |
3600 mm |
10 Bıçak |
0.55KW |
100RPM |
120kg |
5000m³/dak |
330㎡ |
|
HVLS FAN3600-8 |
8 Bıçak |
110kg |
3800m³/dak |
230㎡ |
|||
|
HVLS FAN3600-6 |
6 Bıçak |
105kg |
3300m³/dak |
200㎡ |
|||
|
HVLS FAN3600-5 |
5 Bıçak |
100kg |
3000m³/dak |
180㎡ |
|||
|
HVLS FAN3000-8 |
3000mm |
8 Bıçak |
0.55KW |
100RPM |
95kg |
2700m³/dak |
160㎡ |
|
HVLS FAN3000-6 |
6 Bıçak |
90kg |
2300m³/dak |
140㎡ |
|||
|
HVLS FAN3000-5 |
5 Bıçak |
85kg |
2000m³/dak |
120㎡ |
|||
|
HVLS FAN2500-6 |
2500mm |
6 Bıçak |
0.55KW |
100RPM |
85kg |
1600m³/dak |
90㎡ |
|
HVLS FAN2500-5 |
5 Bıçak |
80kg |
1400m³/dak |
85㎡ |
|||
|
HVLS FAN2000-6 |
2000mm |
6 Bıçak |
0.55KW |
100RPM |
80kg |
1000m³/dak |
60㎡ |
|
HVLS FAN2000-5 |
5 Bıçak |
75kg |
900m³/dak |
55㎡ |
